Férula para ATM: protocolo de escaneo y mordida

En los casos de ATM, el resultado de la férula depende de dos registros: un escaneo intraoral limpio y una mordida bien tomada. Este protocolo explica cómo escanear ambas arcadas y registrar la mordida (PMI o dimensión vertical) para que podamos diseñar en CAD tu férula de descarga Splint Brux®.

En Smileep trabajamos con clínicas que ya escanean: recibimos el STL o PLY de tu escáner, diseñamos la férula en CAD y revisas el diseño antes de fabricar. La entrega es en 48 horas hábiles tras aprobar el diseño.

Sigue el orden de trabajo de abajo: escaneo de las arcadas superior e inferior, registro de la mordida y envío de los archivos con la prescripción.

Escáner intraoral para férulas de ATM

La Férula de descarga 3D – Splint BruxⓇ es un componente esencial en el tratamiento del bruxismo y otros trastornos asociados con la articulación temporomandibular (ATM). Además de prevenir el desgaste involuntario de los dientes causado por la fricción entre ellos, que es común en casos de bruxismo, también ayuda a aliviar la tensión en la mandíbula y a mejorar la salud general de la articulación temporomandibular.

Integración del Protocolo Digital en la Clínica Dental

• Archivos Digitales STL: Envía los archivos digitales de la arcada superior, inferior y mordida. Si usas escáner intraoral, sigue un protocolo preciso con jig de Lucía o laminillas de Long.
• Prescripción Médica: Indica en la prescripción las especificaciones clínicas de la férula para ATM, como tipo, guías y ajustes personalizados.
• Revisión del Caso: Revisa y aprueba el diseño digital antes de fabricar y solicita ajustes si es necesario.

Más de 150 clínicas trabajan ya con el flujo digital de Smileep: del escáner intraoral a la entrega.

Flujo de Trabajo Eficiente entre Clínica y Laboratorio

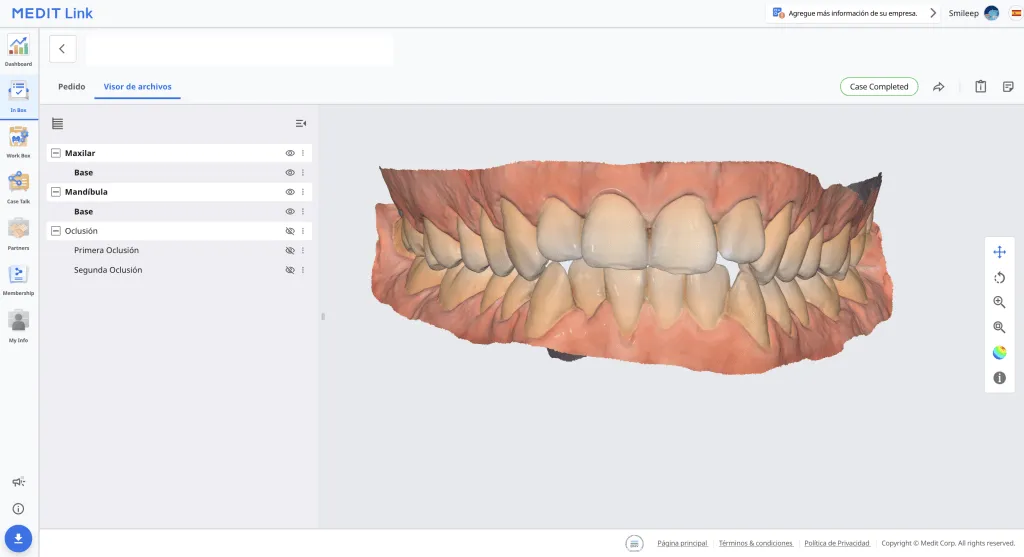

Escaneado Intraoral y Archivos STL

El paciente acudió a la clínica un lunes por la mañana para realizar el protocolo de escaneado intraoral. También aceptamos archivos STL de cualquier escáner intraoral. Si aún no cuentas con uno en tu clínica, en Smileep digitalizamos tus modelos con nuestro escáner de laboratorio de alta precisión, garantizando un ajuste óptimo para la férula de descarga ATM.

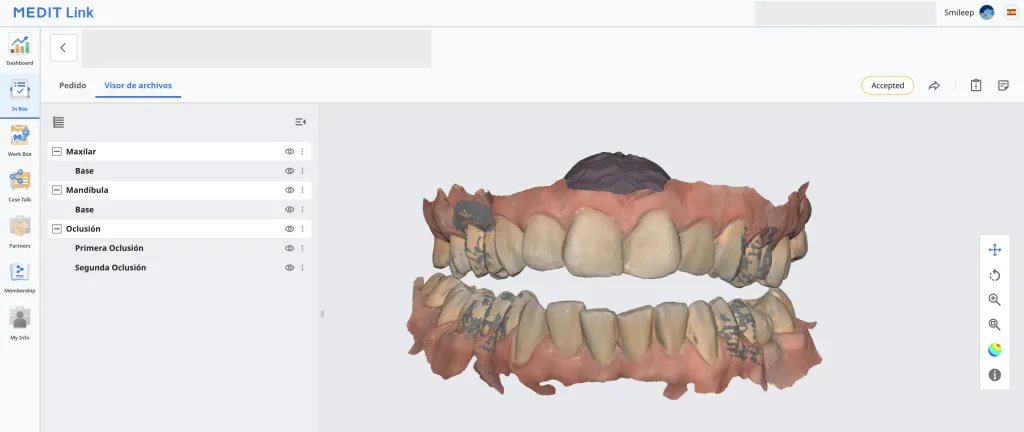

Una vez completado el escaneo de la arcada superior e inferior, puedes capturar la oclusión en PMI o dar un paso adicional al registrar la dimensión vertical de forma digital.

Referencias de la mordida en Máxima Intercuspidación (PMI)

Es la opción más sencilla y proporciona una base estable para el diseño de la férula de descarga ATM.

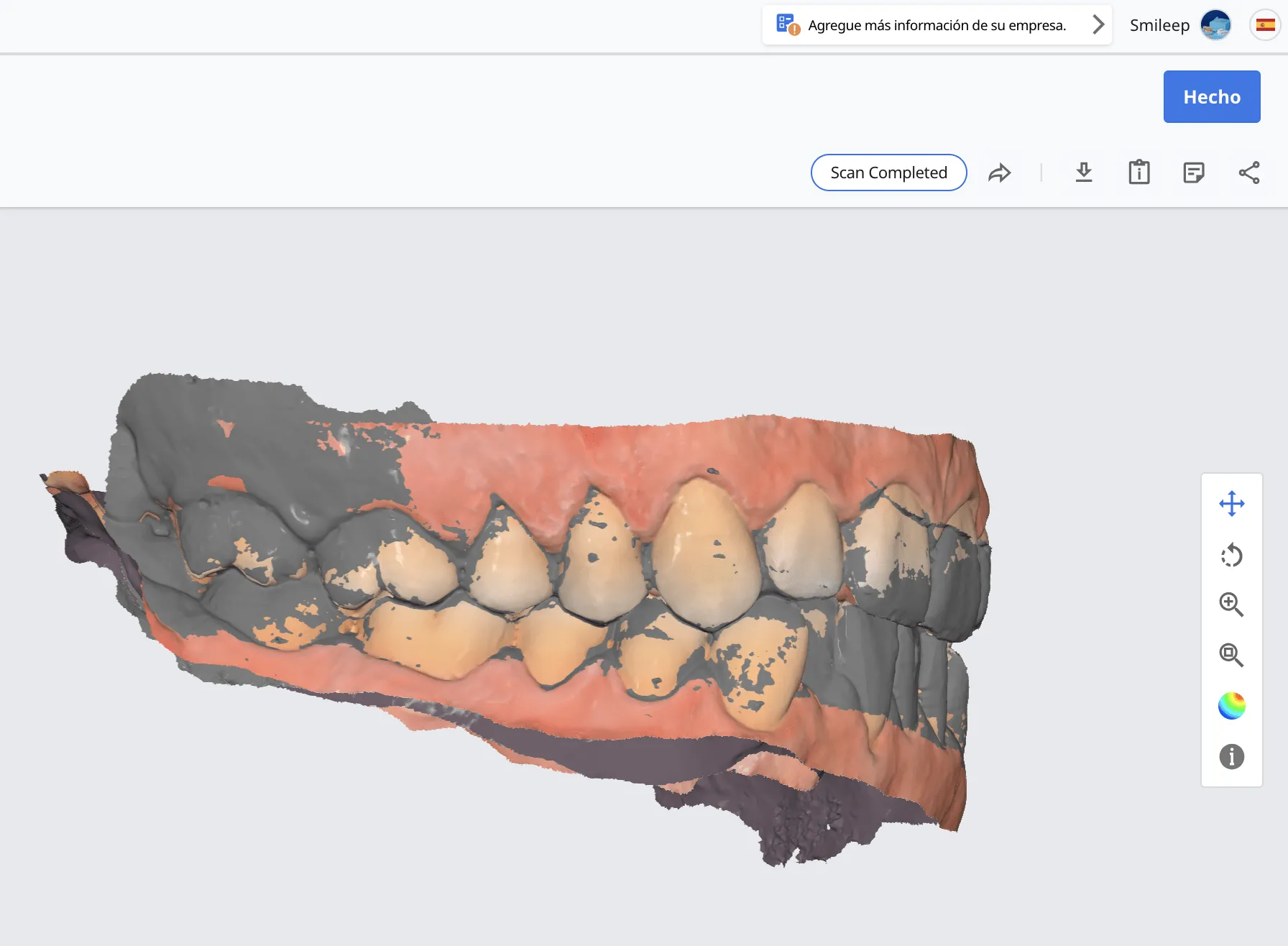

Referencias de la mordida con Dimensión Vertical Digital

Aunque requiere mayor precisión, esta técnica optimiza el ajuste de la férula al minimizar errores en el espesor y la dimensión vertical. Se recomienda preparar al paciente con un jig de Lucía para determinar la dimensión vertical ideal y garantizar comodidad durante el escaneo.

Consejos para un Escaneo Preciso

✅ Sigue el protocolo sin repetir excesivamente en una misma zona para evitar errores. ✅ Si el escaneo presenta fallos, es mejor borrar y repetir que sobrecorregir. ✅ El escáner alineará automáticamente los archivos para su correcta ubicación.

Finalmente, exporta los archivos en formato STL y envíalos junto con la prescripción. Nuestro algoritmo de escaneo posicionará automáticamente los archivos para garantizar su correcta alineación en el espacio.

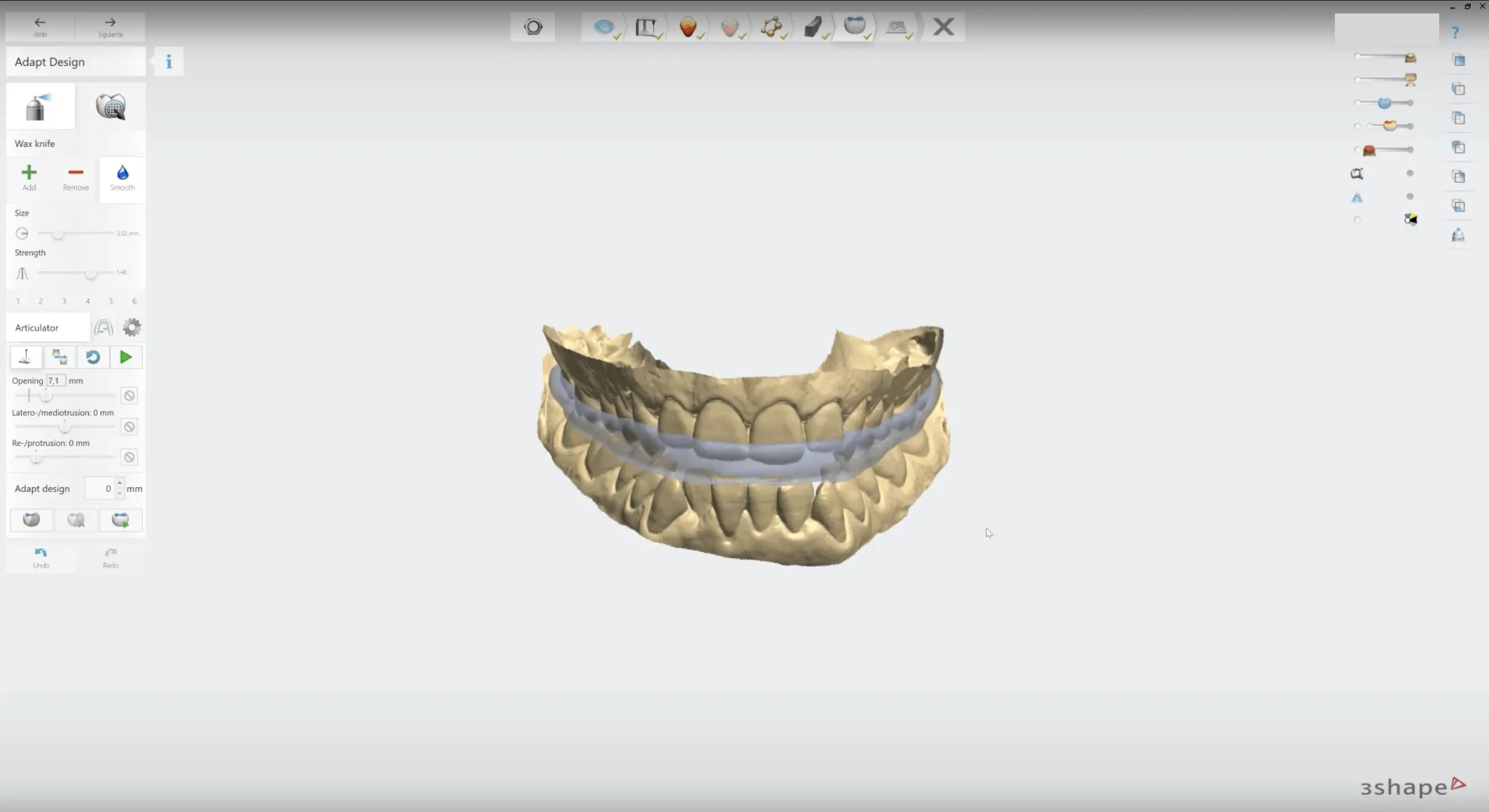

Revisión del caso y modelo 3D incluido

Antes de la fabricación, tendrás acceso a una vista previa digital del diseño final de la férula para ATM, para revisarlo y aprobarlo con total confianza. Además, puedes guardar las imágenes para mostrárselas al paciente.

Incluimos el modelo 3D impreso en Formlabs para facilitar el ajuste y el seguimiento del tratamiento.
